機箱：雙側透半塔機箱
主板我選擇的是技嘉主打電競玩家市場的B760小雕WIFI，和過往雕牌主板一樣，大面積的散熱覆蓋和堆料的特性都讓B760小雕WIFI單在供電、用料方面反超部分丐版的Z790了。
技嘉的主板基本上分為四個系列，Aorus系列、AERO系列、gaming系列、ULTRA DURABLE超耐久系列，簡單來說定位和價格是成正比的。要是一般家庭用戶或者是商務裝機的話，ULTRA DURABLE超耐久系列就綽綽有余了。
技嘉B760M 小雕WIFI給到了12+1+1相數字供電，每相供電均采用全數字電路設計，并且針對部分電力供給涉及大電流的支持，還在供電元件組合中使用到60A的DrMOS元件，搭配8+4Pin CPU輔助供電，足以駕馭酷睿i9 13900。搭配采用復合式剖溝設計的銀色全覆蓋金屬散熱馬甲，能夠保證CPU高性能釋放的穩定性。
PWM控制器為NCP81530R，14相核心供電采用DrMOS設計，型號為NCP302155，能單相輸出60A的電流。
小雕WIFI搭載了了4根DDR5內存插槽，采用內存抗干擾遮罩和優化的菊鏈式布線專屬設計，內存頻率能突破DDR5-7600，支持XMP 3.0。
不單單MOS供電，內存供電用料也是非常強悍的。其實不僅僅內存供電和CPU供電是采用固態電容，基本上全主板都是用固態電容的。
而且內存供電和MOS供電的模塊是接近的，同樣是全封閉的電感，60A的DrMOS元件。
上下橋供電部分采用1上兩下設計，上橋4C10N，下橋B20P03，其中上橋最大電流44A，下橋采用的也是主板制作中的常備元件。
B760M小雕WIFI一共提供了兩條PCI-E板卡插槽，其中靠近CPU插槽區域一側的是采用了金屬加固以及加大型板卡尾扣設計的銀白色插槽，為PCI-E4.0 x16速率設計。另外一條PCI-E插槽則是普通非金屬加固設計，速率僅為PCI-E4.0 x4。
如果是上一代酷睿發布的時候，大家還會在DDR4和DDR5內存之間左右為難的話，現在就根本不需要折騰，直接上個高性價比的DDR5就結了。
我選擇的內存是來自于光威的天策系列，嚴選了目前性能極好的 海力士A-die H5CG48AGBD內存顆粒，一共有8顆，均為單顆2Gb bit顆粒，共計16GB的容量。內置PMIC電源管理芯片的加入更有助于保持數據完整性，兼容市面主流主板，從而進一步提升了高強度持續工作的穩定性。
光威（Gloway）天策系列DDR5內存條采用了簡潔的包裝風格，透明塑料硬殼外盒完全將主品包裹并有獨立的密封蓋，起到保護作用，有效的避免運輸途中的磕碰。正面用白色貼紙印制了品牌名稱和產品參數特點以及廠家信息。
DDR4向DDR5過渡就好像燃油車走向夕陽一樣是不可逆的，而DDR5從4800 MHz起跳遠遠超出DDR4的3200 MHz，而且DDR5內存支持XMP 3.0 和EXPO Flavors的自動超頻，在不花一分錢的情況下，提升內存的頻率，增加電腦的性能。
光威一直都是裝機配置單上面的常客，光我們單位就是三代同堂，從DDR3到DDR5均有光威的產品在用，年底可能視頻組的機器也會一口氣升級全部14代酷睿+DDR5內存，值得期待。
這次并沒有選擇燈條，主要是看中了光威天策系列采用的顆粒不錯的說，而且不少玩家超頻的體驗都挺好的。
光威（Gloway）天策DDR5系列內存條采用了更為穩定單面顆粒設計，外部用厚厚的白色散熱馬甲包裹，背面粘貼了參數貼紙，從參數可以了解為單條16g的DDR5內存，默認頻率4800MHz，XMP 3.0頻率可以達到6000 MHz，時序30-36-36-77。1.35V工作電壓降低內存工作產生的熱能。
光威（Gloway）天策內存的金手指為標準的DDR5的288個，表面鍍金，不過看上去不是平滑的直線，這可不是質量問題，而是從DDR4內存將不再是直的，而是呈彎曲狀。底部缺口(防呆口)的位置也再次調整，現在位于接近中心位置。因此DDR5與DDR4無法通用。
市面上支持DDR5的平臺主要有三個，Intel的酷睿12、13代以及AMD 新銳龍7000系列，酷睿12、13是可選支持DDR5兼容DDR4，但AMD新銳龍就變成了必選。因此，對于近期考慮裝一套銳龍新平臺的機器，光威天策可以考慮。
從實際上機來看，我手上三套平臺，包括了酷睿i9 12900k+技嘉B760小雕、酷睿i5 13400F+技嘉B760小雕、AMD 銳龍5 7600X+技嘉X760小雕都是一次點亮，直接進入系統。
上機體驗篇：
受限于時間關系，這次先采用Intel 13代酷睿平臺測試，具體配置如下：
開機就是直接點亮，不過第一次運行的時候，建議先進BIOS，要不就浪費了。可以看到，默認還沒有設置的時候，僅僅運行在非常保守的4800Hz頻率上面，這也是系統常規保護而已。
接著我們當然就是打開了XMP的設置，不打開的話好端端的高頻內存就廢了。有意思的是，光威天策支持XMP和EXPO兩種預設，而且分別提供了6400和6000兩組。
Intel在2007年就提出了XMP，利用SPD芯片空余的空間，寫下2組額外的部分內存參數，作為JEDEC參數的補充，使得內存廠商可以特挑一些內存作為更高頻率的預設寫入XMP里面，用戶在使用的時候只要搭配支持的CPU和主板，就可以一鍵超頻輕松使用。隨著十幾年來的發展，XMP已經進化到了3.0標準，支持更多的配置、更復雜的參數以及電壓設定，確實給用戶帶來了實實在在的方便。
EXPO是AMD銳龍平臺專用的內存超頻標準，使用銳龍平臺超頻內存最好選擇支持EXPO標準的內存產品。EXPO的內存參數是專門為銳龍CPU進行優化的，銳龍平臺也可以使用XMP內存，但是使用EXPO內存時性能更好。頻率是第一要務，然后才是延遲，相近參數下AMD平臺優先選擇EXPO內存。
我的是intel平臺，當然是開XMP好了，而且6400的內存小參居然和6000的一樣，當然了就是選用最高的那個啊。
不多說，馬上開始測試。

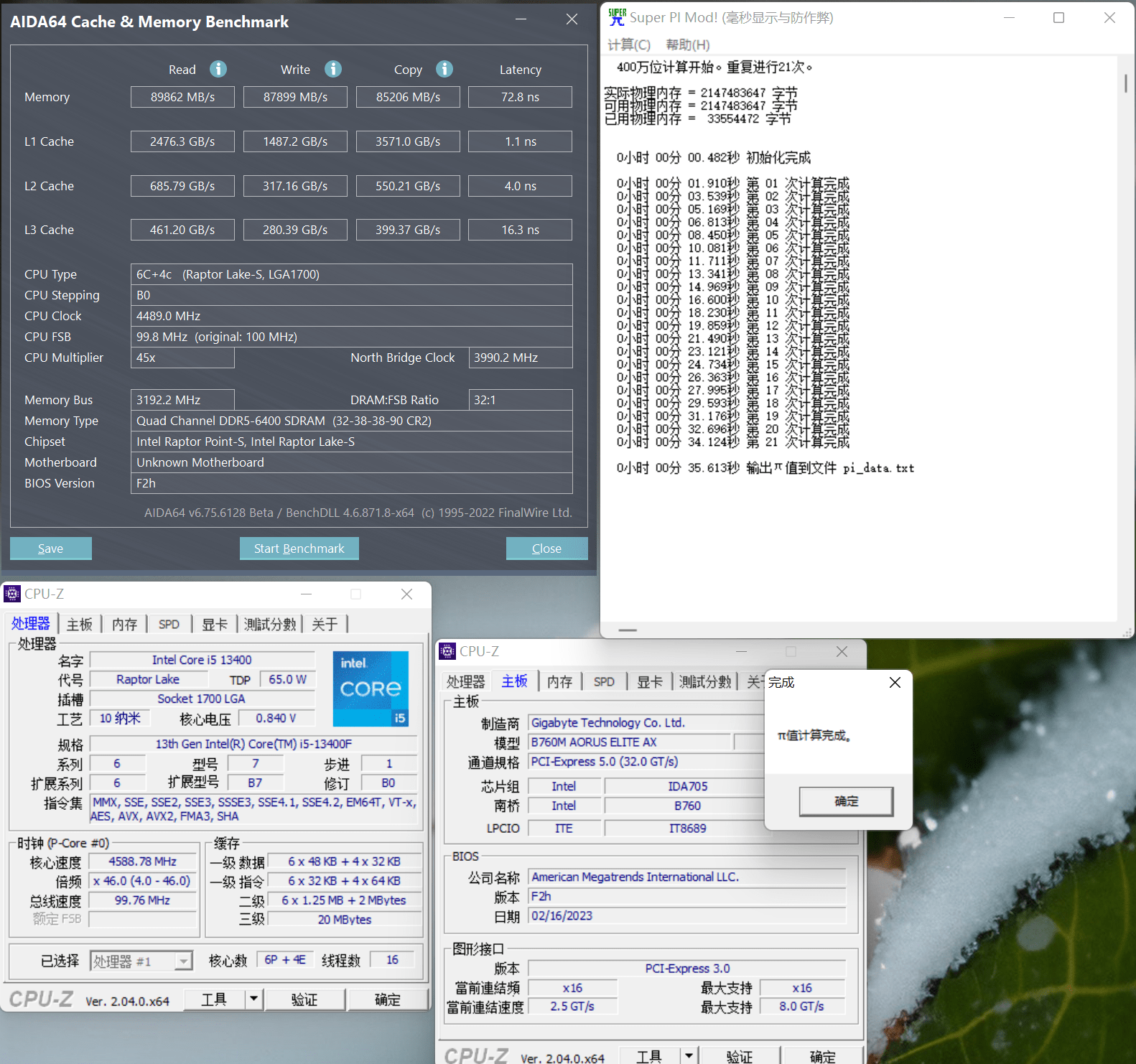

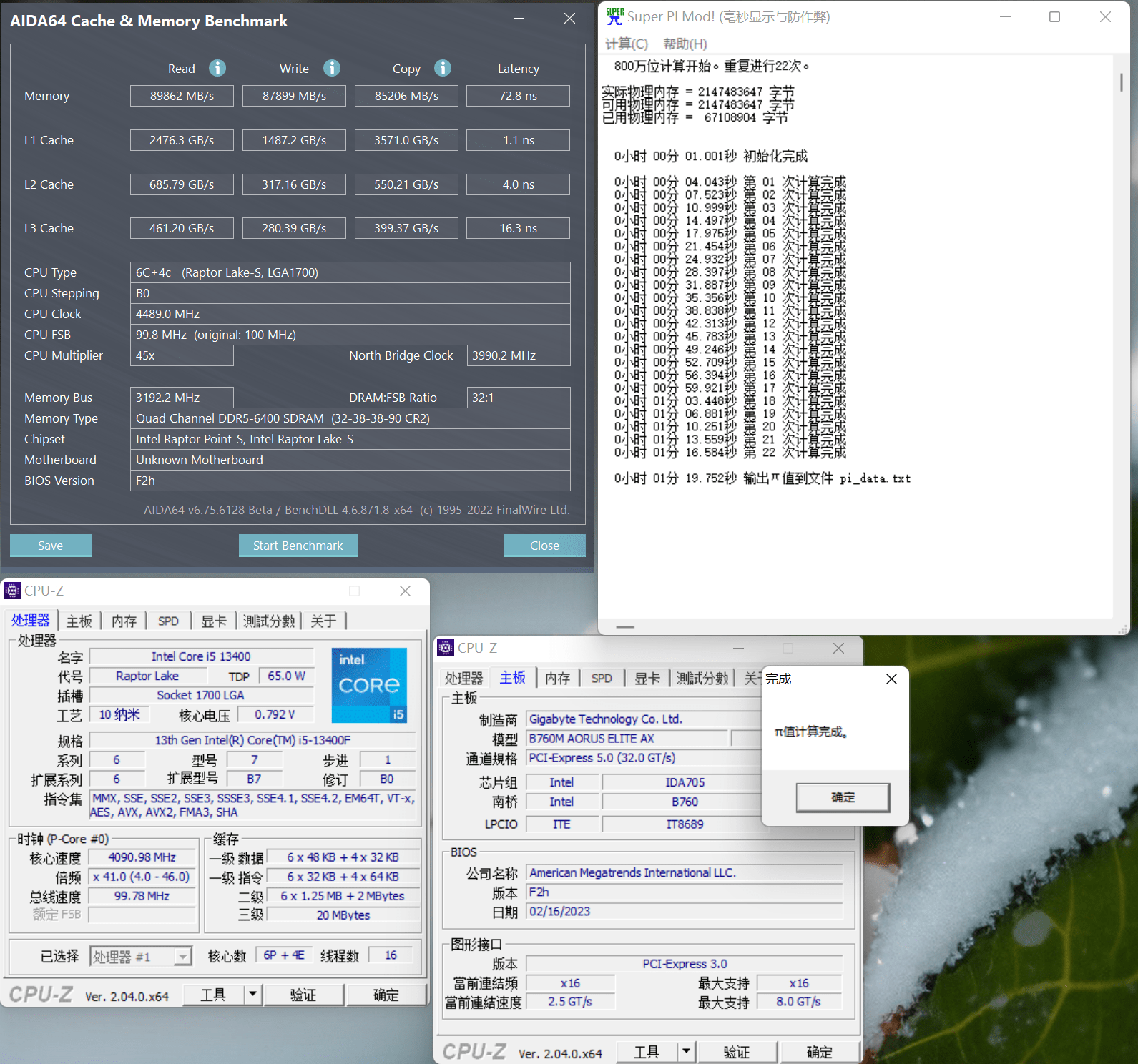

1、super PI 400萬與800萬位測試
現在的CPU性能早就已經可以滿足百萬位8秒左右的水準，再去測試這個意義不大，因此特意挑戰一下更高層次的。I5 13400F搭配光威天策DDR5 6400內存，在400萬位和800萬位測試分別取得了35.613秒和1分19.752秒的成績。

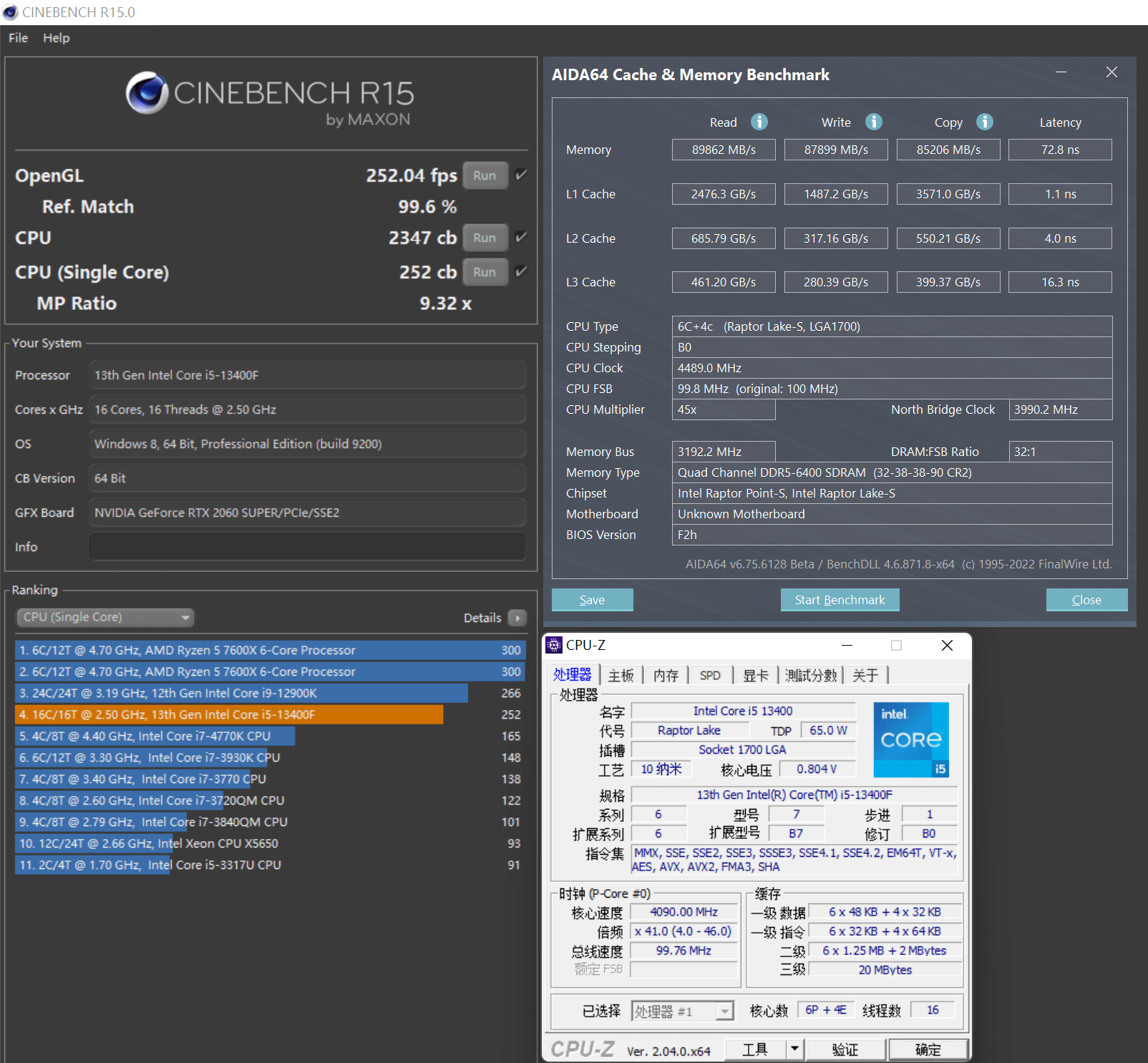

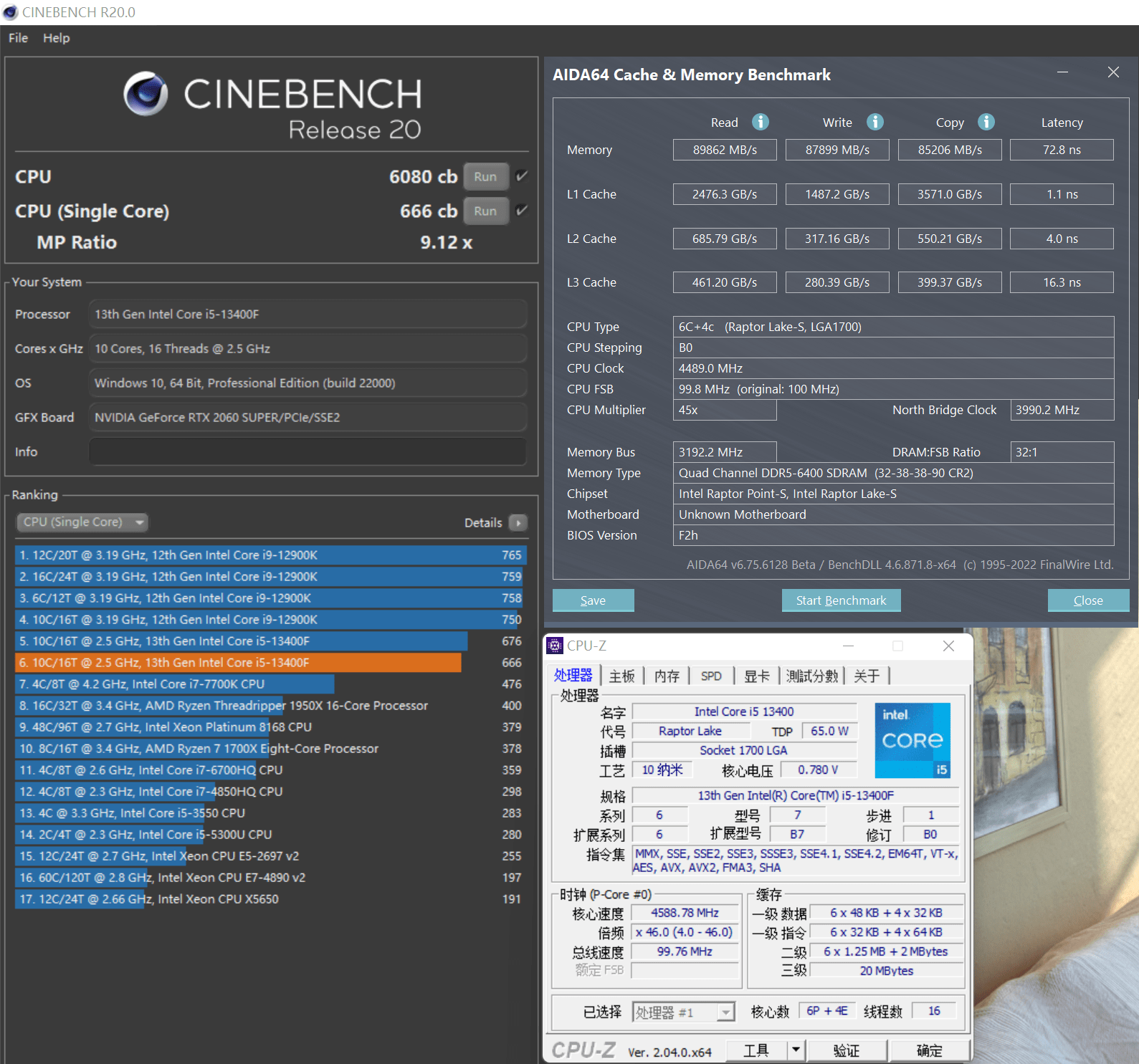

2、Cinbench 專業渲染多核多線程性能測試
不得不承認，對于商務辦公、家用娛樂的人（非大型游戲玩家）來說cpu性能真的是過剩了，而真正能體驗CPU和新平臺多核心多線程優勢的還是在視頻編輯和渲染方面。
其中Cinbench在業界認可度和使用方面都不錯，但是不同版本的測試不能橫比，因為渲染的內容和算法完全不一樣。

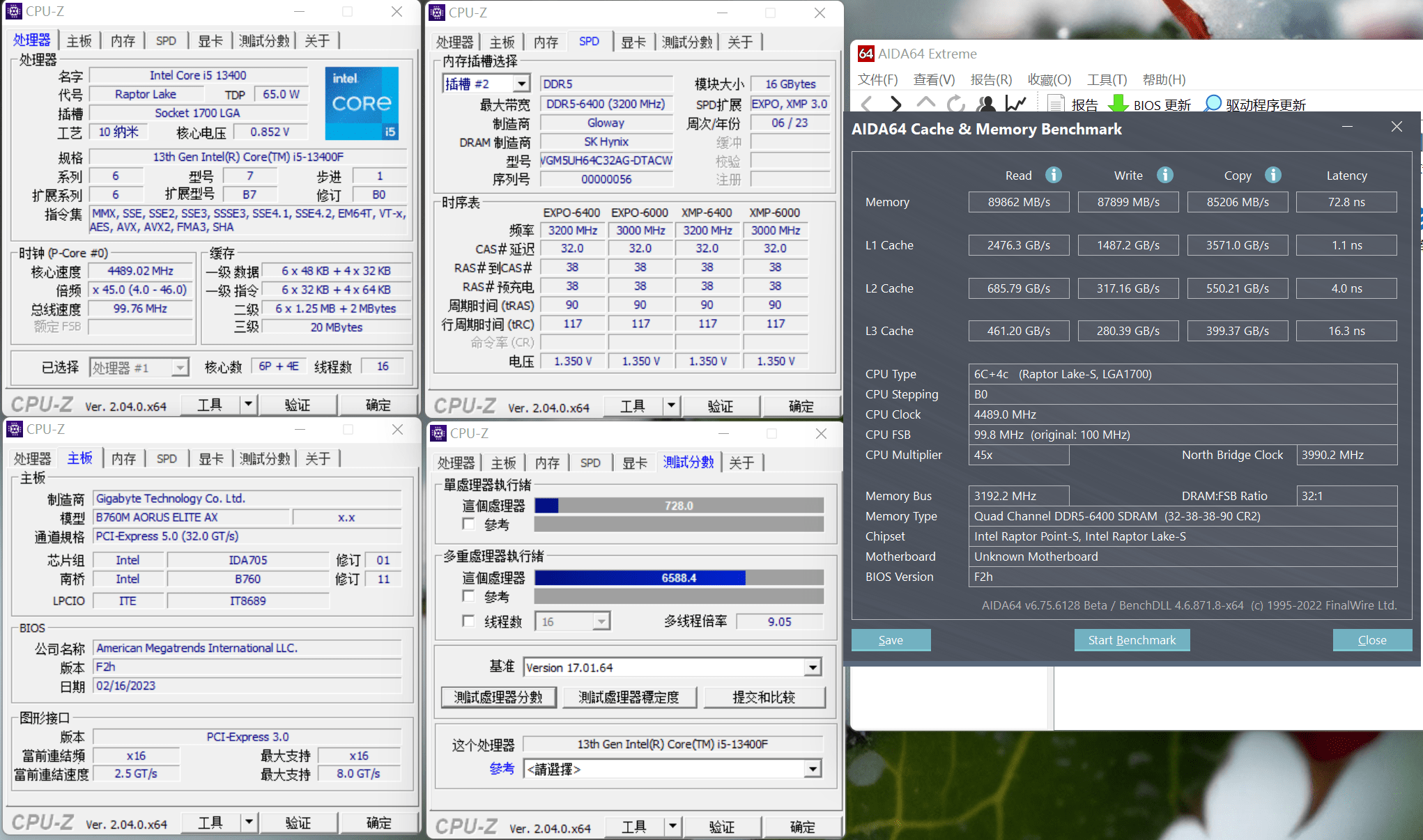

I5 13400F搭配光威天策DDR5 6400內存，在cinbenchR15和R15的多核多線程性能測試分別取得了2347和6080的成績。

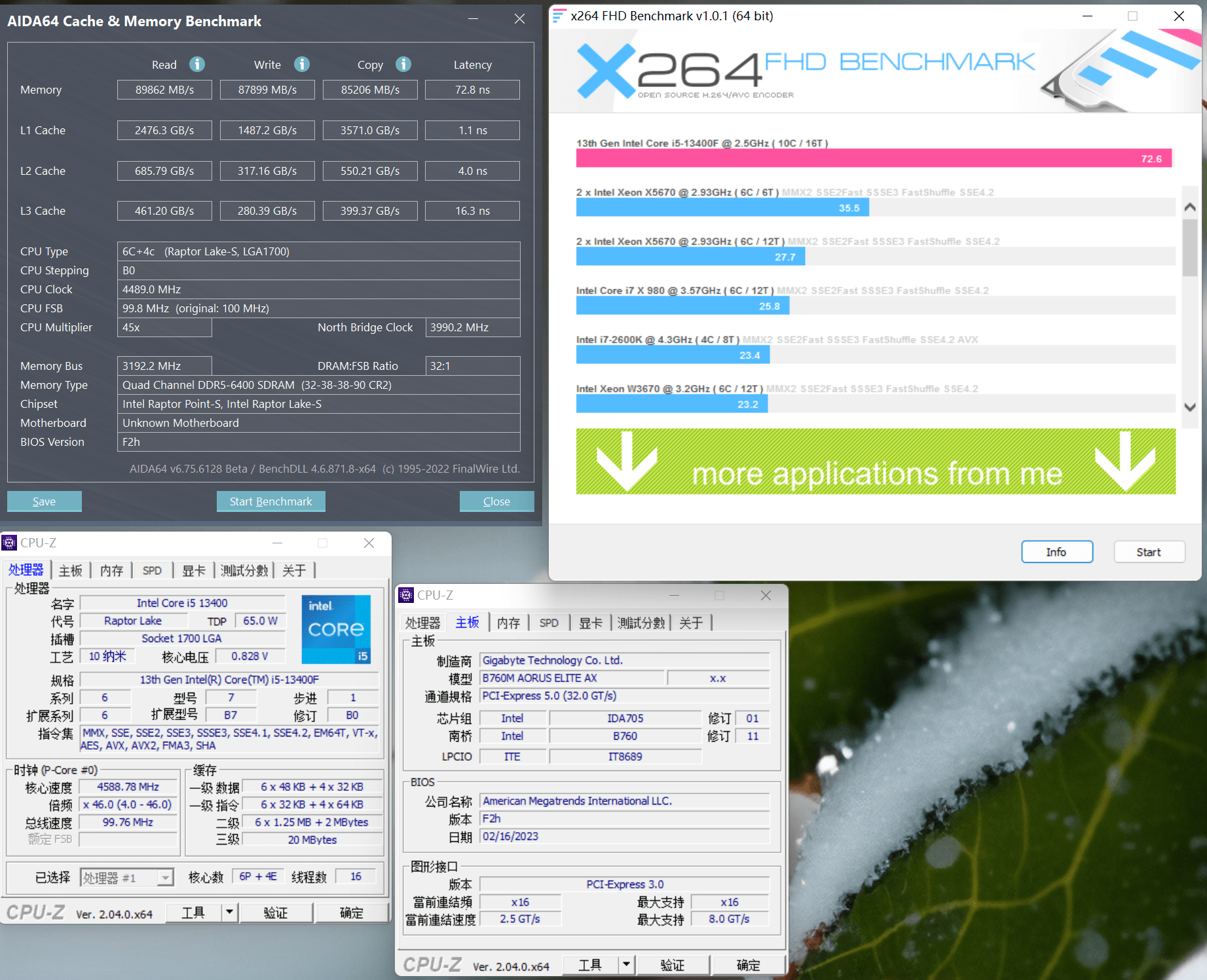

3、X264 benchmark 視頻轉碼測試
現在玩vlog，玩視頻內容創作的朋友越來越多，甚至不少朋友從創作中獲得收益，因此視頻轉碼輸出性能也是不少朋友關心的。雖然說現在的顯卡能通過通用計算實現硬件加速，但只能部分操作和部分編碼支持，視頻編輯的話，基本上還是CPU的一言堂。
I5 13400F搭配光威天策DDR5 6400內存，在X264 benchmark測試中的得分是72.6幀。
4、3Dmark CPU多核心多線程性能測試
3Dmark其實是一個綜合性測試的測試軟件，不僅僅能測試顯卡，還能測試CPU、硬盤。CPU Profile就是測試CPU多線程性能的，I5 13400F搭配光威天策DDR5 6400內存，在最大線程測試中的得分是7419分。
5、AIDA64 內存性能測試
AIDA64測試就不用介紹了，I5 13400F搭配光威天策DDR5 6400內存獲得了89862分。
優化性能提升篇：
雖然說，光威天策有著不俗的超頻能力，我也是看中這一點入手的，考慮到并不是所有玩家的動手能力和時間可以滿足，因此特意把技嘉主板十三代酷睿平臺主板上面的福利先給大家發一下。
技嘉主板自帶的福利在BIOS里面，要先開機按DEL進入BIOS，在頻率/電壓控制界面，里面有三項福利，分別是DDR5自動超頻、High Bandwidth、Low lateecy。這三項默認都是自動的，但只有手動選擇啟動才能真正生效。
DDR5自動超頻，并不是直接拉高頻率，而是自動優化參數；Low Latency（低延遲）和High Bandwidth（高帶寬）技術來獲得更高的帶寬以及延遲表現。
不多說，全部開啟，一起來看看結果吧。

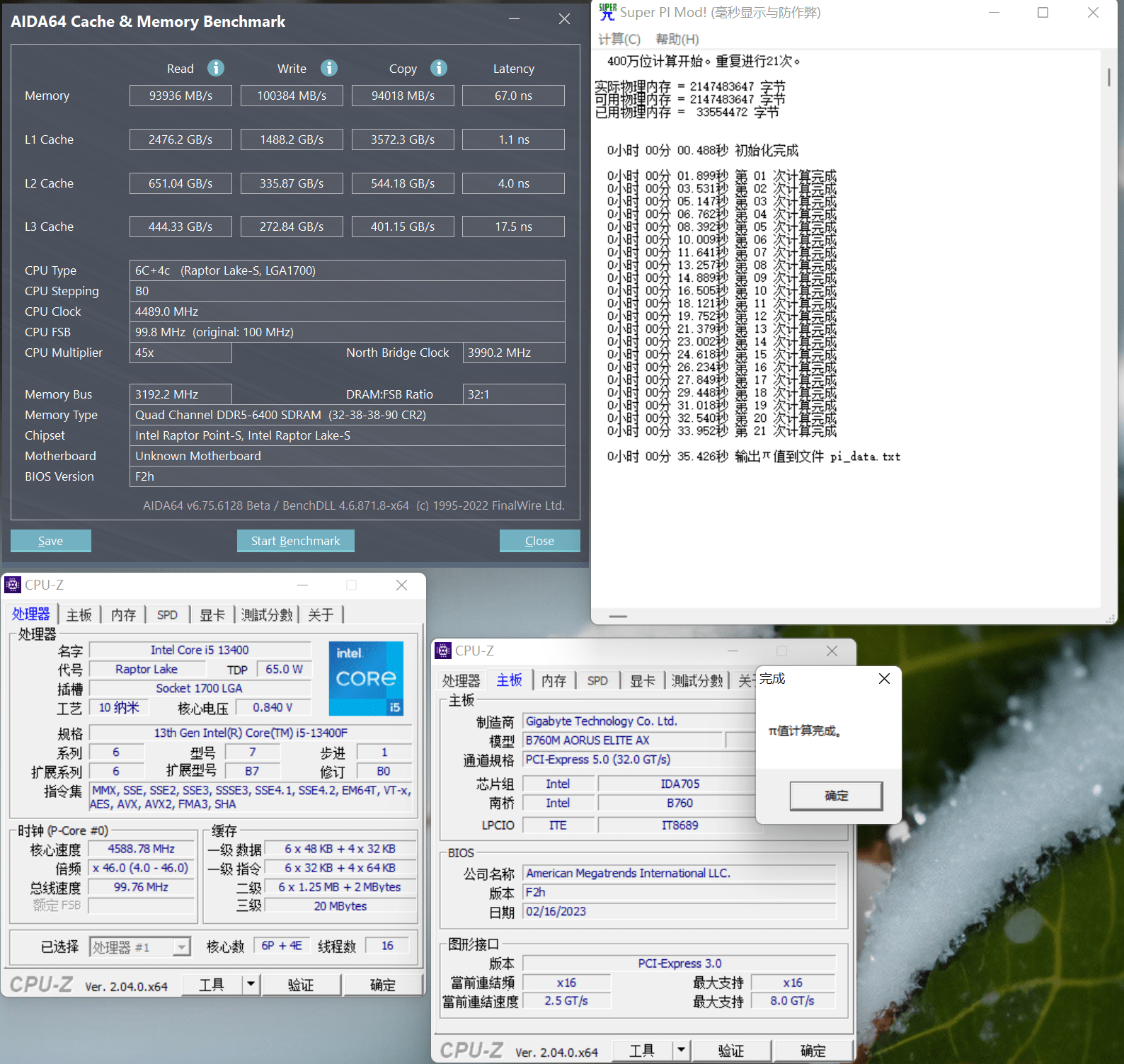

Super PI 測試，400萬位測試從35.613秒提高到35.426秒，800萬位測試從1分19.752秒提高到了1分18.424秒。

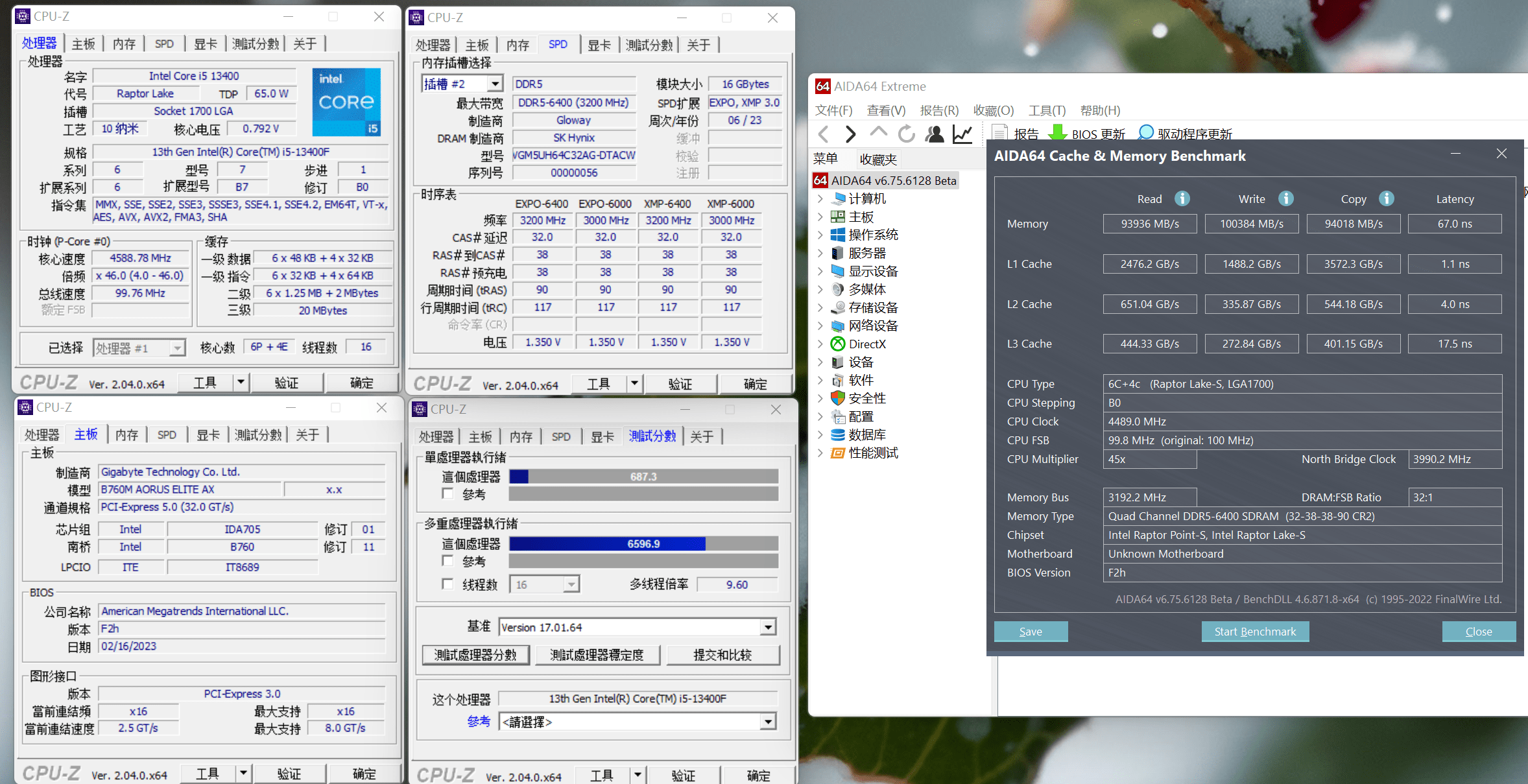

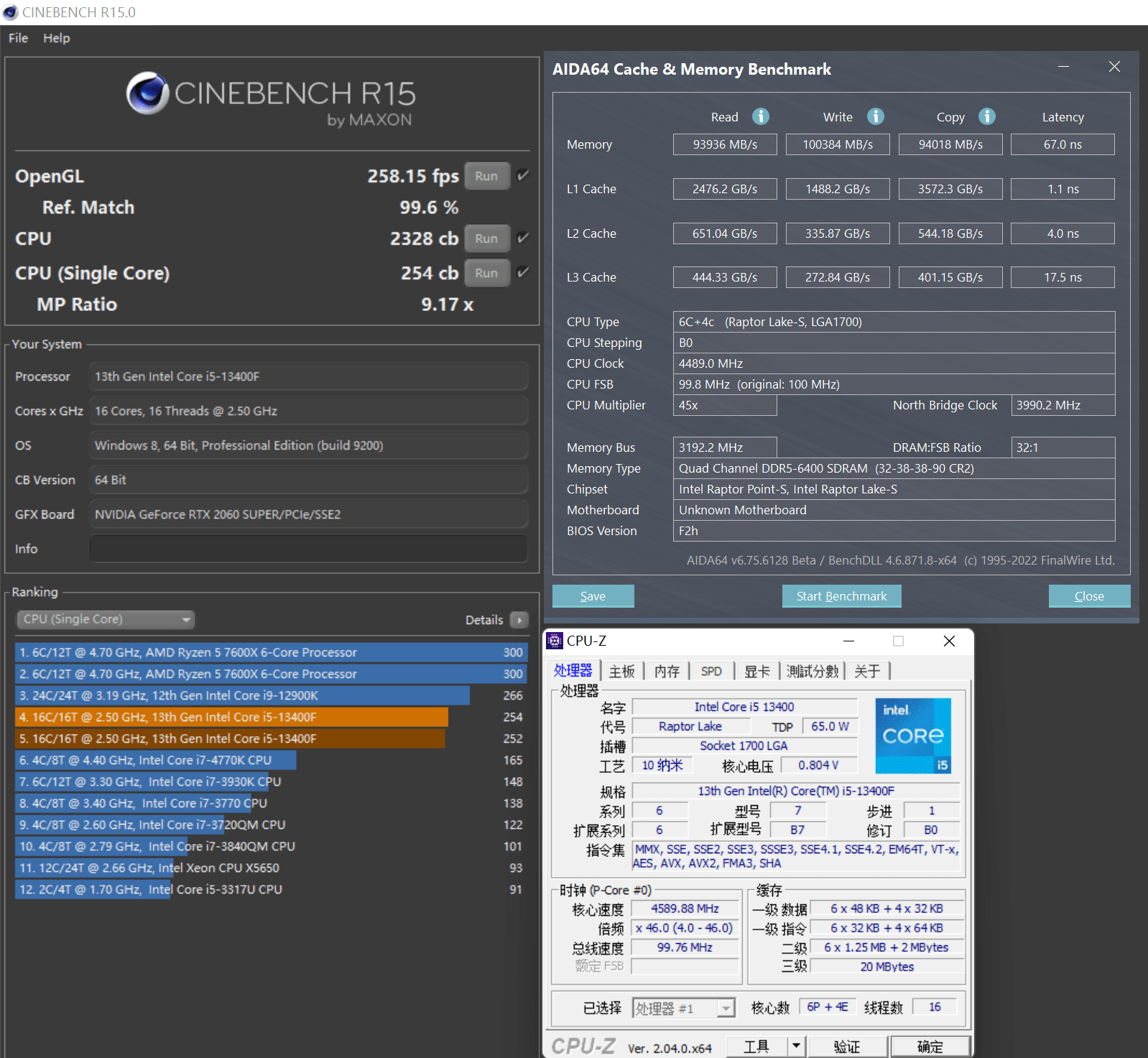

Cinbench R15的成績基本上沒有變化，但R20從6080提升到了6093。
性能有小幅度提高，主要就是來自于DDR5 自動產品的技術以及相關的優化。我們可以看到，打開了技嘉的三個福利設置后，內存讀取從89862提高到了93936，延遲同樣是72ns。可能是因為天策本身的參數不錯，優化后提升并不算太過于明顯。
超頻與建議篇：
技嘉小雕AX主板還支持針對不同顆粒的內存進行選擇性超頻，在BIOS中預設了海力士、鎂光和三星三款品牌的內存顆粒參數，我們只要根據選擇海力士的6400頻率即可，不用手動調節，就可以運行在6400頻率，此時時序為42-42-42-84電壓1.45V,此時內存讀取速度達到82680MB/s，此時內存的延時為72ns,性能再次提升高達23%。通過MemTest軟件對內存的穩定性進行測試，內存經過長時間的烤機依然保持穩定。
可惜光威天策本身的頻率和參數都挺高，這些就用不上了，我們馬上進入高階模式。
如果對于參數比較保守的內存，我建議直接拉內存頻率，讓主板的自動超頻試試，不少一線主板都有類似的功能。不過光威天策出廠就“優化”到一定程度，試過直接拉6800不能進入系統。
只能手動調節一下參數，內存參數每一代都有一定的變化，但主要是四個小參為主，而其他的高階玩法，受限于精力就沒有深入去研究了。

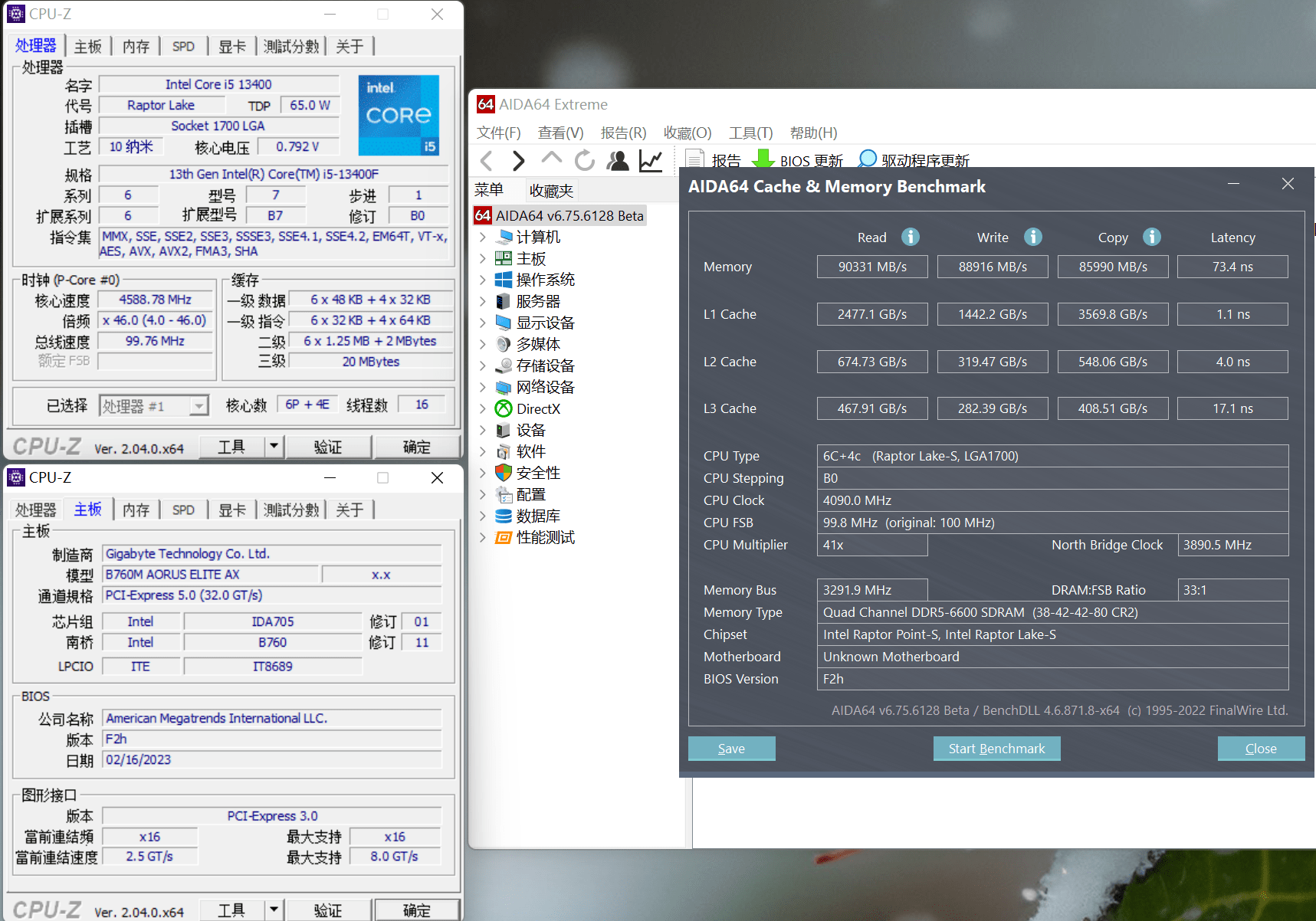

CAS延遲、tRCD、tRP、tRAS這四個參數比較重要，手動調節前三個，內存小超到6600，小參為38-42-42-80，當然了這是沒有調節電壓的小超，畢竟我手上的CPUi5 13400F先天就不適合超頻。
貌似是Intel所有non-K的處理器都鎖定了VCCSA電壓，中文界面名為“CPU系統代理電壓”），這個電壓是處理器SA模塊的電壓，略微加一點可以提高高頻IMC的穩定性，一般1.1V左右就足夠了，不要超過1.2V，VCCSA電壓加太多反而會不穩定。
接著在DRAM Voltage Control有兩項電壓，分別是VDDQ和VDD2，這是關于處理器內存控制器的電壓，前者可以理解為內存控制器向處理器對接的內部接口電壓，后者可以理解為內存控制器與內存對接的接口電壓。VDDQ電壓一般可以在1.35V到1.5V之間調整，具體數值和處理器的體質有關。VDD2大概在1.35V附近，過高會不穩定。
下面還有DDR5 Voltage Control，點擊進去會看到三個可以調整的電壓，分別是VDD A0、VDDQ A0和VPP。其中VDD A0和VDDQ A0可以理解為DDR4時代的內存電壓，不過由于DDR5內存集成了PMIC，所以內存芯片和內存BUS的電壓被分開成兩路，前者給內存芯片加壓，后者給內存I/O BUS加壓，具體電壓和芯粒有關，SK海力士A-Die最高可以嘗試加到1.5V至1.55V之間。VPP是DDR5的高電平電壓，如果VDD A0和VDDQ A0電壓加得比較多，那么就要適當加壓，一般在1.9V到2V之間。
手上的處理器并不適合超頻，最終給朋友借了一塊i7 13700k測試，極限優化后，VDDQ和VDD2分別拉到1.4，VDD A0、VDDQ A0同時拉到1.5，而VPP加到了1.9，終于實現比較明顯的超頻，在7000Mhz頻率下，內存的讀取、寫入和復制帶寬分別達到了108.42GB/S、106.14GB/S、101.73GB/s，延遲為62ns。在7600Mhz頻率下，內存的讀取、寫入、復制分別達到了113.64GB/s、110.92GB/s、109.31GB/s，延遲降至54ns。
總結：
內存超頻建議大家是稍微嘗試一下就好，畢竟每個處理器的imc以及主板都有一定的差異，建議超頻莫要一口氣拉太高，無論是頻率還是電壓都要遵從循序漸進的過程，而且非K的處理器被鎖定了內存控制器的頻率，這也是Intel有意區分市場的行為。
不過，一開始以為光威天策開局就是灰燼版本，沒想到換個處理器以及優化參數和電壓后就能超到到7600的頻率，已經相當出乎意料的，看來我沖著A-die而去還是有收獲的。另外，對于動手能力和時間比較欠缺的朋友，建議果斷打開DDR5自動超頻、High Bandwidth、Low lateecy，在不影響電壓、穩定性的前提下，能實現性能提升，確實是一個不錯的福利。
